Консольно-поворотные краны Демаг обеспечивают легкий и быстрый подъем любых заготовок и деталей, их плавное перемещение и точное опускание. Они одинаково зарекомендовали себя в эксплуатации на обрабатывающих станках, местах сборки и монтажа, складах род открытым небом и погрузочных рампах. Установлены непосредственно на рабочем месте в сочетании с большим выбором механизмов подъема.
Лёгкая стрела. Комфортная работа.
Консольно-поворотные краны
▪ Лёгкое и быстрое перемещение грузов
▪ Комфорт и безопасность рабочих процессов
▪ Грузоподъёмность до 10 000 кг
▪ Лёгкий монтаж с интегрированным системным крепежом
▪ Комфорт и безопасность рабочих процессов
▪ Грузоподъёмность до 10 000 кг
▪ Лёгкий монтаж с интегрированным системным крепежом

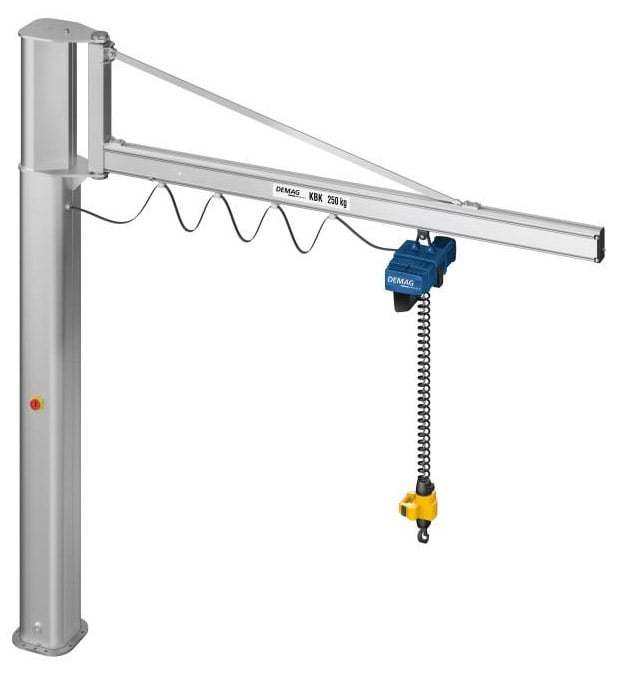

Консольно-поворотные краны с натяжной стрелой из полого профиля КВК убеждают своей большой по отношению к собственному весу грузоподъемностью и вылетом стрелы. Благодаря малому весу стрела легко поворачивается, а использование полого профиля КВК в качестве балки крана обеспечивает минимальные усилия передвижения.
Этот тип легкой конструкции лучшим образом подходит для всех задач по перемещению грузов на рабочем месте грузоподъемностью до 1.000 кг.
Этот тип легкой конструкции лучшим образом подходит для всех задач по перемещению грузов на рабочем месте грузоподъемностью до 1.000 кг.
Консольно-поворотные краны на колонне и настенные поворотные краны со стрелой из полого профиля КВК, растяжная конструкция
Серийные поворотные краны
| Грузоподъемность[кг] | Вылет стрелы [м] | ||||
|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | |
| 80 | x | x | x | x | x |
| 125 | x | x | x | x | x |
| 250 | x | x | x | x | x |
| 500 | x | x | x | x | x |
| 1000 | x | x | x | x | x |
Консольно-поворотные краны с натяжной стрелой из полого профиля КВК убеждают своей большой по отношению к собственному весу грузоподъемностью и вылетом стрелы. Благодаря малому весу стрела легко поворачивается, а использование полого профиля КВК в качестве балки крана обеспечивает минимальные усилия передвижения.
Этот тип легкой конструкции лучшим образом подходит для всех задач по перемещению грузов на рабочем месте грузоподъемностью до 1.000 кг.
Этот тип легкой конструкции лучшим образом подходит для всех задач по перемещению грузов на рабочем месте грузоподъемностью до 1.000 кг.
Консольно-поворотные краны на колонне и настенные поворотные краны со стрелой из полого профиля КВК, растяжная конструкция
Серийные поворотные краны
| Грузоподъемность[кг] | Вылет стрелы [м] | ||||
|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | |
| 80 | x | x | x | x | x |
| 125 | x | x | x | x | x |
| 250 | x | x | x | x | x |
| 500 | x | x | x | x | x |
| 1000 | x | x | x | x | x |
Большой ход крюка, низкая строительная высота: консольно-поворотные краны на колонне со стрелой из двутавра с низкой строительной высотой имеют универсальное применение во всем диапазоне грузоподъемности до 2.000 кг. Благодаря своим компактным габаритам они представляют собой оптимальное решение для рабочих мест, где несмотря на низкую высоту перекрытия требуется большой ход крюка.
Консольно-поворотные краны на колонне и настенные поворотные краны со стрелой из двутавра, конструкция с низкой строительной высотой
| Грузоподъемность[кг] | Вылет стрелы [м] | |||||
|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | |
| 80 | x | x | x | x | x | x |
| 125 | x | x | x | x | x | x |
| 250 | x | x | x | x | x | x |
| 500 | x | x | x | x | x | x |
| 1000 | x | x | x | x | x | x |
| 1600 | x | x | x | x | x | - |
| 2000 | x | x | x | x | - | - |
Большой ход крюка, низкая строительная высота: консольно-поворотные краны на колонне со стрелой из двутавра с низкой строительной высотой имеют универсальное применение во всем диапазоне грузоподъемности до 2.000 кг. Благодаря своим компактным габаритам они представляют собой оптимальное решение для рабочих мест, где несмотря на низкую высоту перекрытия требуется большой ход крюка.
Консольно-поворотные краны на колонне и настенные поворотные краны со стрелой из двутавра, конструкция с низкой строительной высотой
| Грузоподъемность[кг] | Вылет стрелы [м] | |||||
|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | |
| 80 | x | x | x | x | x | x |
| 125 | x | x | x | x | x | x |
| 250 | x | x | x | x | x | x |
| 500 | x | x | x | x | x | x |
| 1000 | x | x | x | x | x | x |
| 1600 | x | x | x | x | x | - |
| 2000 | x | x | x | x | - | - |
Большой вылет стрелы, малый собственный вес: растяжная конструкция позволяет достичь большого вылета стрелы при малом собственном весе. Это позволяет легко и эргономично управлять вручную всеми вариантами вылета стрелы.
Благодаря плавному подъему и опусканию, а также точному позиционированию эти поворотные краны облегчают повседневный труд и помогают аккуратно и бережно перемещать высококачественные и хрупкие грузы без повреждений в диапазоне грузоподъемности до 2.000 кг.
Благодаря плавному подъему и опусканию, а также точному позиционированию эти поворотные краны облегчают повседневный труд и помогают аккуратно и бережно перемещать высококачественные и хрупкие грузы без повреждений в диапазоне грузоподъемности до 2.000 кг.
Консольно-поворотные краны на колонне и настенные поворотные краны со стрелой из двутавра, растяжная конструкция
| Грузоподъемность[кг] | Вылет стрелы [м] | ||||||
|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 80 | - | - | - | - | - | - | x |
| 125 | - | - | - | - | - | - | x |
| 250 | - | - | - | - | - | - | x |
| 500 | - | - | - | - | - | x | x |
| 1000 | - | - | - | - | - | x | x |
| 1600 | x | x | x | x | - | - | - |
| 2000 | x | x | x | - | - | - | |
Большой вылет стрелы, малый собственный вес: растяжная конструкция позволяет достичь большого вылета стрелы при малом собственном весе. Это позволяет легко и эргономично управлять вручную всеми вариантами вылета стрелы.
Благодаря плавному подъему и опусканию, а также точному позиционированию эти поворотные краны облегчают повседневный труд и помогают аккуратно и бережно перемещать высококачественные и хрупкие грузы без повреждений в диапазоне грузоподъемности до 2.000 кг.
Благодаря плавному подъему и опусканию, а также точному позиционированию эти поворотные краны облегчают повседневный труд и помогают аккуратно и бережно перемещать высококачественные и хрупкие грузы без повреждений в диапазоне грузоподъемности до 2.000 кг.
Консольно-поворотные краны на колонне и настенные поворотные краны со стрелой из двутавра, растяжная конструкция
| Грузоподъемность[кг] | Вылет стрелы [м] | ||||||
|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 80 | - | - | - | - | - | - | x |
| 125 | - | - | - | - | - | - | x |
| 250 | - | - | - | - | - | - | x |
| 500 | - | - | - | - | - | x | x |
| 1000 | - | - | - | - | - | x | x |
| 1600 | x | x | x | x | - | - | - |
| 2000 | x | x | x | - | - | - | - |
Консольно-поворотные краны на колонне с двумя стрелами представляют собой высоко эффективные решения: они занимаю то же пространство, что и краны с одной стрелой – имеют однако в два раза большую производительность. Для совершенного обустройства находящихся рядом двух рабочих мест две стрелы могут быть установлены в противоположных направлениях. Таким образом, можно еще эффективнее выстроить индивидуальные рабочие процессы.
Консольно-поворотные и настенные поворотные краны с двумя стрелами из профиля КВК, растяжная конструкция
| Грузоподъемность[кг] | Вылет стрелы [м] | |||||
|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | ||
| 80/80 | x | x | x | x | x | |
| 125/125 | x | x | x | x | x | |
| 250/250 | x | x | x | x | x | |
| 500/500 | x | x | x | x | x | |
| 1000/1000 | x | x | x | x | x | |
Консольно-поворотные краны на колонне с двумя стрелами представляют собой высоко эффективные решения: они занимаю то же пространство, что и краны с одной стрелой – имеют однако в два раза большую производительность. Для совершенного обустройства находящихся рядом двух рабочих мест две стрелы могут быть установлены в противоположных направлениях. Таким образом, можно еще эффективнее выстроить индивидуальные рабочие процессы.
Консольно-поворотные и настенные поворотные краны с двумя стрелами из профиля КВК, растяжная конструкция
| Грузоподъемность[кг] | Вылет стрелы [м] | |||||
|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | ||
| 80/80 | x | x | x | x | x | |
| 125/125 | x | x | x | x | x | |
| 250/250 | x | x | x | x | x | |
| 500/500 | x | x | x | x | x | |
| 1000/1000 | x | x | x | x | x | |
Высокие грузоподъемности, большие вылеты стрелы: эти поворотные краны убеждают своей высокой грузоподъемностью до 10.000 кг при одновременной большом вылете стрелы. Конструкция стрелы с низкой строительной высотой обеспечивает большой ход крюка. Неограниченный угол поворота консольно-поворотного крана на колонне имеет ценное преимущество прежде всего в случае большой территории рабочей зоны. Но и настенные поворотные краны предлагают широкий спектр применения.
Консольно-поворотные краны на колонне и настенные поворотные краны со стрелой из двутавра, конструкция с низкой строительной высотой
Специальные консольно-поворотные краны
| Грузоподъемность[кг] | Вылет стрелы [м] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 80 | x | x | x | x | x | x | x | x | x | x | x |
| 125 | x | x | x | x | x | x | x | x | x | x | x |
| 250 | x | x | x | x | x | x | x | x | x | x | x |
| 500 | x | x | x | x | x | x | x | x | x | x | x |
| 1000 | x | x | x | x | x | x | x | x | x | x | x |
| 2000 | x | x | x | x | x | x | x | x | x | x | x |
| 3200 | x | x | x | x | x | x | x | x | x | x | x |
| 4000 | x | x | x | x | x | x | x | x | x | x | - |
| 5000 | x | x | x | x | x | x | x | x | - | - | - |
| 6300 | x | x | x | x | x | x | - | - | - | - | - |
| 8000 | x | x | x | x | x | - | - | - | - | - | - |
| 10000 | x | x | x | x | - | - | - | - | - | - | - |
Консольно-поворотные краны с натяжной стрелой из полого профиля КВК убеждают своей большой по отношению к собственному весу грузоподъемностью и вылетом стрелы. Благодаря малому весу стрела легко поворачивается, а использование полого профиля КВК в качестве балки крана обеспечивает минимальные усилия передвижения.
Этот тип легкой конструкции лучшим образом подходит для всех задач по перемещению грузов на рабочем месте грузоподъемностью до 1.000 кг.
Этот тип легкой конструкции лучшим образом подходит для всех задач по перемещению грузов на рабочем месте грузоподъемностью до 1.000 кг.
Консольно-поворотные краны на колонне и настенные поворотные краны со стрелой из двутавра, конструкция с низкой строительной высотой
Специальные консольно-поворотные краны
| Грузоподъемность[кг] | Вылет стрелы [м] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 80 | x | x | x | x | x | x | x | x | x | x | x |
| 125 | x | x | x | x | x | x | x | x | x | x | x |
| 250 | x | x | x | x | x | x | x | x | x | x | x |
| 500 | x | x | x | x | x | x | x | x | x | x | x |
| 1000 | x | x | x | x | x | x | x | x | x | x | x |
| 2000 | x | x | x | x | x | x | x | x | x | x | x |
| 3200 | x | x | x | x | x | x | x | x | x | x | x |
| 4000 | x | x | x | x | x | x | x | x | x | x | - |
| 5000 | x | x | x | x | x | x | x | x | - | - | - |
| 6300 | x | x | x | x | x | x | - | - | - | - | - |
| 8000 | x | x | x | x | x | - | - | - | - | - | - |
| 10000 | x | x | x | x | - | - | - | - | - | - | - |
С целью индивидуального ограничения угла поворота может быть установлен переставляемый ограничитель поворота. Зажимная конструкция позволяет простое дооснащениев более поздний период времени.
Ограничение поворота
Опции
Анкера используются для крепления колонны в фундаменте. При обустройстве фундамента шаблон помогает точно выставить анкера на крепежные отверстия в нижней части колонны.
Крепление колонны
Такой вариант крепления подходит очень хорошо и для бетонных полов с относительно тонкой толщиной ≥ 200 мм.
Крепление колонны
для простого крепления настенных поворотных кранов применяются так называемые консоли, охватывающие опору (столб). Этот вариант возможен для большого количества габаритов опоры (столба). Крепление может производиться на желаемой высоте на всех четырехугольных опорах (столбах).
Крепление на стену
